Branchement Power Box Sensor

Message non lu par fabien foureau » 03 avr. 2010, 13:24

Salut à tous!

Je rebondis sur le post de pizza pour vous demander un truc...
Mes Power Box Sensor viennent d'arriver dans mon nid douillet et je me demandais...qui dit deux alimentations dit deux câbles vers le récepteur ( ici un Futaba R 5114 DPS en 35 MHz) donc un câble branché sur l'entrée B/C , et l'autre???? Sur n'importe quelle voie libre?
Après essai , le courant passe ( par exemple sur le canal 12) mais sur le long terme , pas de risques de lésion interne?

Voilà, voilà...

Bon , quand il veut le soleil!

Fab
Le belge de service

Avatar du membre
geoffroyBelgium
Pilote Confirmé
Pilote Confirmé
Messages : 181
Enregistré le : 21 déc. 2008, 22:23
Avion : expérimentaux
Moteur : OS et Axi
Hélice : qui tourne
Emetteur : MC19+Jeti
Récepteur : R8 jeti
Servos : Autres
Catégorie : Nationale 2A
Fréquence : 2.4
Localisation : Liège
Contact :

Re: Branchement Power Box Sensor

Message non lu par geoffroyBelgium » 03 avr. 2010, 17:05

Je me posais la même question il y a quelques mois. J'ai fait comme toi et on dirait qu'il n'y a pas de problème. Mais si un gourou peut confirmer, ca m'intéresse aussi...

Avatar du membre
Frédéric Verroust
Pilote Confirmé
Pilote Confirmé
Messages : 423
Enregistré le : 06 sept. 2004, 17:41
Avion : Excell
Moteur : Plettenberg Advance
Hélice : 21x14
Carburant : LIPO 10S
Emetteur : Futaba T18SZ
Récepteur : Futaba
Servos : Futaba
Catégorie : Internationale
Fréquence : 2.4GHZ
licence : 8409363-AD
Localisation : Club Modéliste de Dieppe (76)

Re: Branchement Power Box Sensor

Message non lu par Frédéric Verroust » 03 avr. 2010, 17:10

Salut,

Aucun risque de lésion, même Futaba le dit :
http://www.futaba-rc.com/faq/product-faq.html#q220

Fred

Avatar du membre
geoffroyBelgium
Pilote Confirmé
Pilote Confirmé
Messages : 181
Enregistré le : 21 déc. 2008, 22:23
Avion : expérimentaux
Moteur : OS et Axi
Hélice : qui tourne
Emetteur : MC19+Jeti
Récepteur : R8 jeti
Servos : Autres
Catégorie : Nationale 2A
Fréquence : 2.4
Localisation : Liège
Contact :

Re: Branchement Power Box Sensor

Message non lu par geoffroyBelgium » 03 avr. 2010, 17:20

Merci futmoila

La question concerne aussi la powerbox. Au niveau du récepteur, j'avais pas trop de soucis (même chez graupif). Puisque quand on démonte les récepteurs, on voit que les + et les masses sont communs. Par contre, comme j'ai pas encore autopsié la Powerbox, je sais pas si les deux sorties sont connectées ensembles. Faudrait tester avec un multimètre mais ma powerbox est à 1500 km de moi pour l'instant.

dominique
Dieu
Messages : 322
Enregistré le : 20 sept. 2005, 14:01
Servos : Autres

Re: Branchement Power Box Sensor

Message non lu par dominique » 03 avr. 2010, 19:12

geoffroyBelgium a écrit :Merci futmoila

La question concerne aussi la powerbox. Au niveau du récepteur, j'avais pas trop de soucis (même chez graupif). Puisque quand on démonte les récepteurs, on voit que les + et les masses sont communs. Par contre, comme j'ai pas encore autopsié la Powerbox, je sais pas si les deux sorties sont connectées ensembles. Faudrait tester avec un multimètre mais ma powerbox est à 1500 km de moi pour l'instant.
bin nan les 2 sorties sont séparées sinon ça sert à quoi d'avoir 2 interrupteurs ...à moins qu'on ne parle pas du même produit

pour les récepteurs...pas de problèmes pour alimenter sur n'importe quelle voies sauf quelque rares exceptions (multiplex evo par exemple) mais dans ces cas là c'est précisé dans la notice ;)

Avatar du membre
Seb Leaute
coco chanel du F3A
Messages : 1540
Enregistré le : 05 sept. 2004, 17:56
Avion : Mytho S
Moteur : Adverrun XS
Hélice : 22X20
Carburant : Topfuel 5000
Emetteur : JR XG-11
Récepteur : RG831B
Servos : Futaba
Catégorie : Internationale
Fréquence : 2.4
licence : 0202035
Localisation : Vendome -41-

Re: Branchement Power Box Sensor

Message non lu par Seb Leaute » 03 avr. 2010, 20:11

tu peux alimenter les MPX su n'importe quelles voies mais vu qu'ils avaient fait deux voies exprès autant les utiliser ;)
D'ailleurs sur les 2,4Ghz ils sont revenus à une voie et l'autre tu branches sur une voie libre.
http://leblog.de.seb.f3a.fr/
Les petites ailes renaudines

Comment mettre vos photos dans vos messages ??====>>>> ici

dominique
Dieu
Messages : 322
Enregistré le : 20 sept. 2005, 14:01
Servos : Autres

Re: Branchement Power Box Sensor

Message non lu par dominique » 03 avr. 2010, 20:24

Seb Leaute a écrit :tu peux alimenter les MPX su n'importe quelles voies mais vu qu'ils avaient fait deux voies exprès autant les utiliser ;)
D'ailleurs sur les 2,4Ghz ils sont revenus à une voie et l'autre tu branches sur une voie libre.
ce que je voulais dire: c'est que sur les évo Multiplex tu as effectivement 2 prises d'alim dédiées, elle sont équipées de sécurité pour éviter qu'un accus se vide dans l'autre et qu'il faut les utiliser en 6volts pour que cette sécu fonctionne et il me semble que la tension également est régulée (mais là je suis plus trop sûr de moi)...faut lire la notice quoi, ensuite bien évidemment tu peux brancher n'importe où mais y'a pas d'intérêt que Ducros se décarcasse alors :)

je connais pas les nouveaux 2.4 mais c'est dommage qu'ils aient laissé tomber ça ...trop cher sans doute :?:

Avatar du membre
geoffroyBelgium
Pilote Confirmé
Pilote Confirmé
Messages : 181
Enregistré le : 21 déc. 2008, 22:23
Avion : expérimentaux
Moteur : OS et Axi
Hélice : qui tourne
Emetteur : MC19+Jeti
Récepteur : R8 jeti
Servos : Autres
Catégorie : Nationale 2A
Fréquence : 2.4
Localisation : Liège
Contact :

Re: Branchement Power Box Sensor

Message non lu par geoffroyBelgium » 03 avr. 2010, 20:58

Les deux interrupteurs, je croyais que c'est pcq il y a deux accus. Sur la notice il est écrit "Switch button, Battery 1" et "Switch button, Battery 2". Sinon il serait écrit "Switch button, Output 1" et "Switch button, Output 2". Non? Il essaye de m'embrouiller Monsieur Dom :p

Idem pour les deux LED's vertes. La led rouge centrale dit s'il y a du jus à la sortie. Il n'y a qu'une seule led rouge. Donc j'en conclu qu'il n'y a qu'une sortie. Avec deux câble pour ne pas rompre la belles symétrie du système.

Avatar du membre
totof89
Vice champion de france 2007 Nat B
Messages : 170
Enregistré le : 04 mai 2005, 15:49
Avion : Axiome EP V1/V2
Moteur : C5014XL/Q80.11s
Hélice : ulsamer 21x14
Carburant : TP 5000 V2 Prolite
Emetteur : T14MZ
Récepteur : R6014DPS
Servos : Futaba
Catégorie : Internationale
Fréquence : 2.4Ghz
licence : 0408654-AD
Localisation : Bretigny 91

Re: Branchement Power Box Sensor

Message non lu par totof89 » 03 avr. 2010, 23:34

geoffroyBelgium a écrit :Idem pour les deux LED's vertes. La led rouge centrale dit s'il y a du jus à la sortie. Il n'y a qu'une seule led rouge. Donc j'en conclu qu'il n'y a qu'une sortie. Avec deux câble pour ne pas rompre la belles symétrie du système.
Il y a trois bouton, un des boutons est là pour permettre l'activation des deux autres. ( Il sert de sécurité)

La led rouge sert à dire que l'ont appuie bien sur le bouton d'activation, et que l'ont peut appuyer sur les deux autres boutons.
Il ne faut pas oublier que pour appuyer sur les deux autres boutons, il faut rester appuyé sur le bouton d'activation.
Ces deux autres boutons allumeront alors chacune leur led verte respective. (la led verte confirme que l'alimentation est activée)
On peut enfin relâcher le bouton d'activation, et la led rouge s'éteint. (et les deux vertes restent allumés)

Tout sa pour dire que la led rouge est juste là pour des raisons pratiques. Seul l'allumage des leds vertes informent s'il y "du jus à la sortie".

++
Rodolphe

dominique
Dieu
Messages : 322
Enregistré le : 20 sept. 2005, 14:01
Servos : Autres

Re: Branchement Power Box Sensor

Message non lu par dominique » 04 avr. 2010, 09:13

merci totof !!!

on va pas faire un film sur ce truc ...2 alims ...2 inters forcement NON couplés ...sinon ça ne sert à rien ! pour t'en convaincre ...tu branches qu'un seul accus et tu verras qu'il n'y a pas de jus dans l'autre câblage

il me semble que tout est écrit dans la notice

Avatar du membre
geoffroyBelgium
Pilote Confirmé
Pilote Confirmé
Messages : 181
Enregistré le : 21 déc. 2008, 22:23
Avion : expérimentaux
Moteur : OS et Axi
Hélice : qui tourne
Emetteur : MC19+Jeti
Récepteur : R8 jeti
Servos : Autres
Catégorie : Nationale 2A
Fréquence : 2.4
Localisation : Liège
Contact :

Re: Branchement Power Box Sensor

Message non lu par geoffroyBelgium » 04 avr. 2010, 12:19

Non on va pas faire un film mais une petite polémique ça peu aider à faire oublier la météo pourrie :p

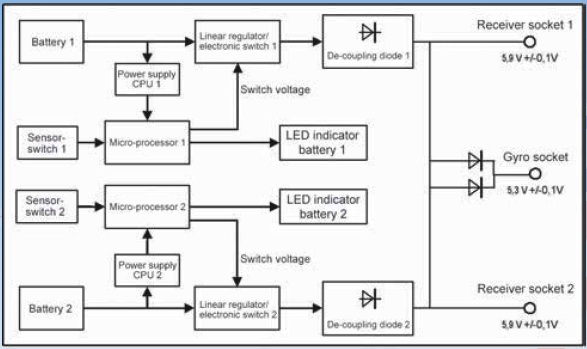

Oui, je me suis planté en ce qui concerne la led rouge :oops: . Mais il me semble quand même que d'après le schéma de la fameuse notice, les deux sorties sont connectées ensembles après les deux diodes de découplage.


Enfin, au final, je m'aperçois que j'ai acheté un truc sans savoir exactement ce que c'est.

Avatar du membre
Seb Leaute
coco chanel du F3A
Messages : 1540
Enregistré le : 05 sept. 2004, 17:56
Avion : Mytho S
Moteur : Adverrun XS
Hélice : 22X20
Carburant : Topfuel 5000
Emetteur : JR XG-11
Récepteur : RG831B
Servos : Futaba
Catégorie : Internationale
Fréquence : 2.4
licence : 0202035
Localisation : Vendome -41-

Re: Branchement Power Box Sensor

Message non lu par Seb Leaute » 04 avr. 2010, 12:30

De mémoire, le mode d'emploi de la version multiplex twinbatt lipo étant dans l'atelier de mon père, il me semble que les deux sorties sont alimentées que l'on mette un ou deux accus en entrée.
http://leblog.de.seb.f3a.fr/
Les petites ailes renaudines

Comment mettre vos photos dans vos messages ??====>>>> ici

dominique
Dieu
Messages : 322
Enregistré le : 20 sept. 2005, 14:01
Servos : Autres

Re: Branchement Power Box Sensor

Message non lu par dominique » 04 avr. 2010, 12:30

j'ai surtout l'impression qu'on ne parle pas du même appareil

Avatar du membre
geoffroyBelgium
Pilote Confirmé
Pilote Confirmé
Messages : 181
Enregistré le : 21 déc. 2008, 22:23
Avion : expérimentaux
Moteur : OS et Axi
Hélice : qui tourne
Emetteur : MC19+Jeti
Récepteur : R8 jeti
Servos : Autres
Catégorie : Nationale 2A
Fréquence : 2.4
Localisation : Liège
Contact :

Re: Branchement Power Box Sensor

Message non lu par geoffroyBelgium » 04 avr. 2010, 12:34

En fait il y a beaucoup d'infos sur le site du fabricant:

http://powerbox-systems.com/e/powerbox_ ... /start.php

Par contre, la notice papier qu'on reçoit avec l'inter est très sommaire.

Avatar du membre
Seb Leaute
coco chanel du F3A
Messages : 1540
Enregistré le : 05 sept. 2004, 17:56
Avion : Mytho S
Moteur : Adverrun XS
Hélice : 22X20
Carburant : Topfuel 5000
Emetteur : JR XG-11
Récepteur : RG831B
Servos : Futaba
Catégorie : Internationale
Fréquence : 2.4
licence : 0202035
Localisation : Vendome -41-

Re: Branchement Power Box Sensor

Message non lu par Seb Leaute » 04 avr. 2010, 12:37

Moi je parle de ça :
post60021.html#p60021
